건축설계 전문 제품: 아치라인  LT

건축설계 + 인테리어 설계

Download 신청하기

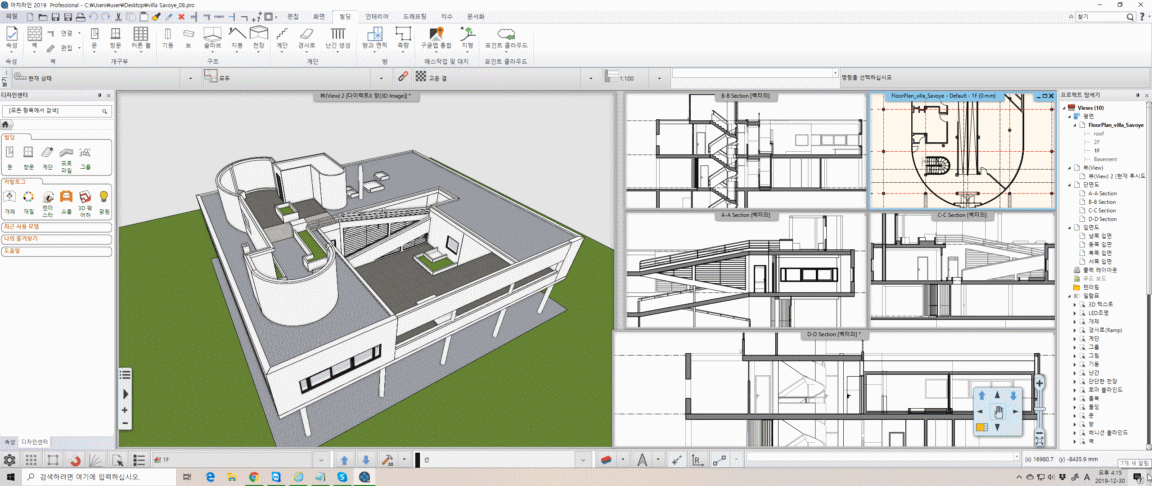

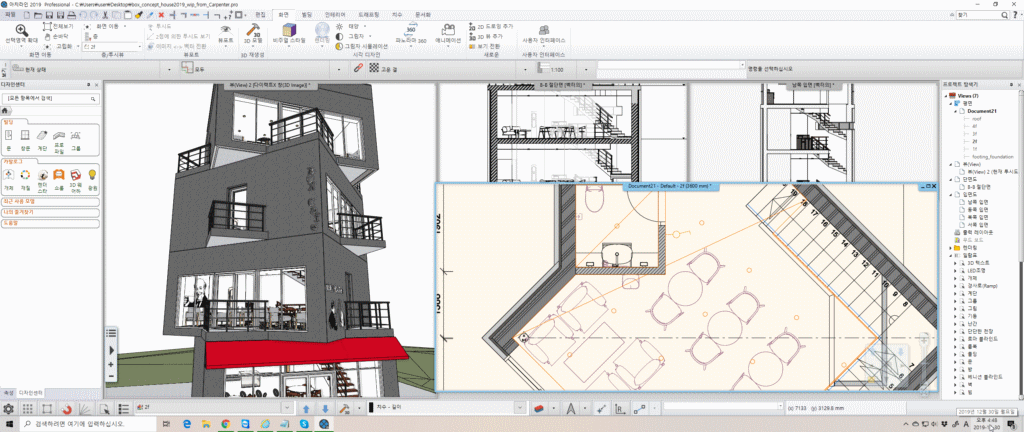

아치라인(ARCHLine.XP)는 BIM제품으로 CAD기능을 포함하는 제품입니다. 개발된지 20년이 넘었으며,  직관적인 UI를 지원하여,  초보자도 쉽게 배울 수 있는 제품 입니다. 전문 BIM/CAD 제품이며, 대용량 데이터와 CAD의 Layer, 해치,치수,를 지원하며, BIM속성을 ifc파일로 가져오기/내보내기를 지원합니다.

      다양한 라이브리를 내장하고 있으며, SketchUp, dwg, 파일과 호환됩니다.  자체 렌더링 기능을 가지고 있기도 합니다.주거공간 설계를 위한 최적의 제품 입니다.

    기존 CAD구매 비용에 부담을 느끼시거나, 3차원 BIM에 대한 준비를 하시는 분들에게 추천 드립니다.

    건축도면을  자동 생성/수정하시려는 분은 LT제품을 구매하면 되며,  인테리어/리모델 기능까지 필요한  경우, Pro제품을 사용해 주시기 바랍니다.

아치라인 한국어 공식 홈페이지 :  http://archline.co.kr

아치라인을 가장 빠르게 학습할수 있는 방법

1, https://cadalog.co.kr/page/index?tpl=goods/training.html 에서 진행하는  6시간 교육 참여 후,

2,  그때 그때 필요한 학습을 아래 강좌를 통해, 학습하시면, 가장 쉽고 빠른 학습이 될 듯합니다.

‘아치라인’의 모든 기능을 학습하기 보다는, 기본 개념만 익히고,

나머지는  그때 그때 필요한 부분만 찾아서 학습하시길 바랍니다.

2020 버전부터 아치라인 라이센스는 소프트웨어적으로 관리됩니다.
사용자는 자신의 라이센스를 스스로 관리할 수 있습니다.

1강 - 준비하기(제목을 클릭하면 영상을 보실 수 있습니다.)

1. 제품 구분 - LT, PRO, BIMladder  아치라인 제품별 차이점 설명

2. 시스템 요구사항.(고해상도 모니터, 듀얼모니터, 프록시, 하드웨어가속 등등 ) BIM시작전 준비사항 점검하기

3. 라이센스 활성화/비활성화 방법. 아치라인 라이센스 활성화/비활성화 방법 #아치라인라이센스

4. Cloud 폴더 지정 해지, Google Drive설정, 백업주기 지정하기. Onedrive사용시  주의점 #클라우드서비스오류,

5. 기본 폴더 경로 확인하기. BIM파일의 저장 오류, 해결 방법 #BIM저장오류

6. 환경설정 파일과 스타일 파일의 백업과 복원, 템플릿 파일의 백업과 복원방법. 환경설정 파일 적용 방법 #환경설정고정하기

2강 - TeamWork작업 - Pro버전에서만 가능합니다. (제목을 클릭하면 영상을 보실 수 있습니다.)

1. TeamWork  작업을 위한 준비과정. BIM 프로젝트는 TeamWork(팀웍) 으로 진행(장비 준비 설명)

2. Teamwork 작업  진행 과정. BIM 프로젝트는 Teamwork(팀웍), PC별 작업화면과정

   .

3강 - 기본 인터페이스 (제목을 클릭하면 영상을 보실 수 있습니다.)

1. 기본 인터페이스 구성하기. 기본화면 설정, 화면이동

2. 마커 메뉴(빠른 메뉴)의 활용. 마커 메뉴의 활용

3. 배경색상 변경, 커서를 십자선으로 변경하는 방법.  화면 배경색 변경, 십자선 표시 방법

4. 절대좌표와 상대좌표 설정하기, 스냅 on/off. 절대좌표/상대좌표 개념 #아치라인좌표체계

5. 격리와 감추기 기능을 이용하여 화면에 개체 표현하기. (개체 격리, 선택 감추기, 격리 끝내기, 레이어걷기) 개체 격리와 숨기기

6. 3D뷰 생성방법.(전체, 해당층, 일부분, 단면) 3D 표현 방법

7. 단축키 지정하기.BIM설계시 단축키/바로가기 지정/활용 방법 #단축키지정

8. BIM 설계시 클릭 순서와 방향에 대한 개념 잡기.BIM설계시 클릭 순서와 방향에 대한 개념 잡기

9. 텍스트나 치수가 보이지 않을 경우. 아치라인 다시그리기(Redraw)

10. 중첩되어 있는 객체 선택하는 방법. 중첩객체 빠르게 선택하는 법

11. 측정 정보 활용법.(길이, 각도, 좌표, 면적등) 절대좌표 정보 활용 방법 #절대좌표

4강 - 프로젝트 기본작업

1. 프로젝트 현장 주소(GPS좌표) 지정하기. GPS 좌표 단위,  변경하는 방법 #GPS좌표

2. 레이어/BIM속성 미리 설정하는 방법. 레이어 관리(Layer), 레이어별 선두께 색상 지정하는 방법 #캐드레이어

3. 층 개념이해하고 적용하기. (층고설정) BIM 새로운 층고 시스템, 한국식 층고 관리 기능 추가됨

4. 층 이동과 층 투영. 층이동과 층투영

5. 본건물과 부속건물의  분리 작업. 평행하지 않은 부속건물의 설계 #부속건물설계

6. CAD도면 불러오기, 내보내기. (DWG파일 활용할 경우+참조파일 가져오기)

5강 - 2D(CAD) 작업

1. 기본 CAD 드로잉 기능 알아보기. (폴리라인, 도형, 해치, 치수, 문자, 자르기, 선의 속성 변경등)

   도면그리기 폴리라인 트림 연장하기 #폴리라인변경

2. 간격띄우기, 선 잘라내기, 연장하기. 아치라인 간격띄우기 팁 #간격띄우기

3. 2차원 라이브러리 생성과 저장/ 반복 사용. 라이브러리 생성/저장/활용하는 방법#캐드블록

4. 프로파일의 생성과 저장/반복 사용. 기둥과 보, 프로파일 등록

5. 자신만의 도면 시트(도면틀) 만들어 활용하는 방법. 도곽 만들기 #도면틀도곽

6. Grid 표시, 중심선 배치/수정, 다른 층으로 복사하기.

   BIM설계시 중심선 넣는 방법 #BIM중심선,BIM 그리드(중심선, 격자) 오류 해결 방법 안내

7. 해치

   1. 해치 위에 문자 넣기. 해치위에 문자 넣는  방법 #BIM에서해치넣기

   2. 동일한 개체(벽, 바닥등)가 같은 재질 일 경우 2D해치나 3D모델링에서의 경계선 지우는 방법.

   3. 3D해치- 지붕의 징크 표현하기.  징크Zinc(컬러강판) 도면에서 해치 표현하는 방법  #3D해치

6강 - 3D(모델링) 작업

1. 지형 - Pro버전에서만 가능합니다.

   1. 구적도 작성을 위한 지적도 입력하기. 구적도 작성을 위한 지적도 입력하기 #구적도

   2. 해발고도 확인하기. BIM설계시 해발고도(표고) 측정하고 입력하는 방법 #해발고도

   3. 지형 생성과 터파기 작업. 토목계획  지형생성 터파기, 도로생성 아주 간단하게 처리하는 방법

   4. 토공량 계산하기. 토공량 계산방법  #토공량계산

   5. 매트기초(raft foundation, mat foundation) 만들기. 헌치가 있는 기초, 테두리보 만들기

   6. GL 위치 표시하기, 지형 단면도 생성하기. 대지 단면도 생성하는 방법#대지단면도

2. 슬래브

   1. 슬래브 생성과 형태변경. 슬라브 생성과 편집

   2. 적층슬래브(방통슬래브) 생성과 기본 설정. 10_방통슬래브

3. 벽체

   1. 벽체 기본 설정 알아보기. 벽 그리기와 벽속성

   2. 복합벽(적층벽) 구성하고,  별도 저장하기.

      [QnA]CAD도면 벽체 세우기, [QnA]  중복된 스타일(세트) 삭제하기

   3. 목조주택의 스터드 벽체 구성하기. 목조주택용 스터드 벽체 구성하기

4. 벽체 연결 방법 (단일벽, 복합벽). 벽편집 01_기본 편집, 외벽과 내벽 연결하는 방법 #벽체연결방법

5. 입면에서의 벽형태 변경. (+전개도를 활용한 벽 형태변경)

   벽편집 03_ 입면에서의 벽형태 변경, [QnA] 계단따라 벽체 자르기

6. 경사진 벽체 구성하기. 경사진 벽체의 평면도  위치 조정

7. 내력벽과 비내력벽의 구분. 내력벽과 비 내력벽의 구분

8. 니치(오목면) 넣는 방법. 니치(Niche) 만드는 과정 설명합니다.

9. 절점(매듭) 활용하기. 벽체 경로 수정 방법

10. 선 가중치(Line Weight) 지정하는 방법(화면에 보여지는 벽 윤곽선 두께  조정). 도면에서 선 가중치 적용하는 가장 손쉬운 방법

4. 개구부

   1. 문/ 창문 배치하기. (기준점변경, 크기, 위치 방향 변경, 열림방향 표시 방법등)
      문과 창문 배치, 창호 속성복사,
      창문 깊이 수정하는 방법(내벽에서 이격 거리),
      창호  열림 방향  표시 방법#창호열림방향



   2. 적층 구부리기 적용하기. (외벽 마감재로 벽 측면 마무리 하는 방법)  BIM 복합벽체 마감 처리 방법 #적층구부리기

   3. 자신만의 문/창문 라이브러리 구성하기. (문/창문 마법사 활용하기)[QnA]내맘대로 문 만들기
       [QnA]내맘대로 창 만들기

   4. 구석창(픽스창 만들기)   픽스창 (코너창) 설계하기 - 멀리언 포함 #픽스창설계

5. 커튼월

   1. 커튼월과 구석창을 기본 설정하기. 커튼월과 구석창 생성

      [아치라인 2021 학습] 철골조 건축 만들기_04_1층구성하기(외벽,커튼월벽,내벽) #철골조건축

2. 커튼월 레이아웃 편집으로 원하는 형태의 커튼월생성방법. 커튼월 레이아웃 편집

6. 기둥과 보

   1. 기둥의 기본 설정 알아보기. 기둥과 보_01

   2. 오목과 볼록을 이용하여 원하는 형태의 기둥 만들기. 기둥과 보_02

7. 계단과 난간

   1. 계단의 기본 설정 알아보기. 기본 계단 생성 1 _ 계단생성과 속성,
      기본 계단 생성2 _ 계단 2D표시



   2. 난간을 생성하고 편집하기.

      난간 생성과 편집, 난간
      손잡이 편집방법 #핸드레일편집,
      난간 경로 편집하는 손쉬운 방법

8. 지붕과 홈통

   1. 지붕의 기본 설정 알아보기. (적층설정, 재질변경, 물매설정, 지붕모양 변경등) 지붕 생성과 편집

   2. 돌출지붕과 지붕창 설정하기. 돌출지붕과 지붕창, 지붕창문

   3. 홈통 생성하기. 19_처마 홈통 배치

   4. 기와 표현. 지붕 타일 도면 생성 방법

   5. 지붕 적층 표현하기. [QnA]지붕 적층 표현하기

   6. DWG파일을 이용하여 지붕만들기.

      1,[QnA]도면으로 3D지붕 만들기
      2, [QnA]도면으로 3D지붕 만들기
      3, [QnA]도면으로 3D지붕 만들기

9. 천장

   1. 천장의 기본 설정 알아보기. 천장 생성과 편집

   2. 경사 천장 만들기. [QnA]경사 천장 만들기

10. MEP - Pro 버전에서만 가능합니다.

    1. MEP기능을 이용하여 파이프 설계하기. MEP  기능 이용하여  파이프 설계하기 -기초과정,

    2. MEP 배관 연결하는 방법. 배관 연결하는 방법 #MEP연결,
       배관 자동 연결하는 방법 #MEP연결

    3. 각도를 지정하여 파이프 연장하기. 파이프 연장하기_각도를 지정하는 방식으로 #MEP

    4. MEP 배관에 밸브 삽입하기. 건축설비 배관 삽입하는 방법 #밸브삽입

    5. 필요 개체가 없을 경우 생성하는 방법. 보일러MEP 자료 생성하여 계속 사용하는 방법👩🏻‍🏭

7강 - 인테리어작업

1. KBB ( 부엌,  침실, 욕실  Kitchen, Bedroom  Bathroom) - Pro버전에서만 가능합니다.

   1. 수납장 설계하기.주방가구  설계하는 가장 손쉬운 방법#부엌가구

   2. 프레임 벽 수납장 만들기. 프레임 벽수납장 만들기 (KBB)

   3. 작업상판 생성하기. (싱크 개수대와 가스레인지등 개체 삽입하기) [QnA]싱크대 작업상판 만들기

   4. 싱크대 마감처리하기. (코니스, 걸레받이) 14_상부장 코니스,
      키높이장,  하부장_밥솥장, 걸레받이

   5. 자동 레이아웃을 이용하여 싱크대를 생성하고 수정하기.
      (가장 간략하고 빠른 방법) 부엌싱크대 설계, 1클릭으로 완성(부엌 설계 마법사)

2. 타일링과 재질 표현 - Pro버전에서만 가능합니다.타일 스타일 만들기. (복잡한 타일링을 여러 벽면에 사용할 경우 권장)
   패널(타일) 만들기 -준비편,
    패널(타일) 작업하기타일링/ 타일 수량 산출하기.
   a_바닥 타일링,
   b_벽타일링 01_욕실턱, 욕조스커트,
   c_벽타일링 02_욕실턱 뒷벽, 욕조 뒷벽,
   d_벽타일링 03_개구부벽,
   e_타일 수량산출

                          문틀과 창틀에 타일링하는 방법. [QnA] 창턱, 문턱 타일링하기
                        타일 패턴 생성하기. 사용자 타일 패턴 등록,
                             BIM을 이용한 몬드리안 그림 파사드 설계 #몬드리안파사드

3. 부분적(선택적) 재질 적용하기.- Pro버전에서만 가능합니다.

   부분적 재질 적용하기

6. 불러온 개체 재질 편집하기. - [QnA]불러온 객체 재질 수정하기

3. 룸메이커. (간단하고 빠르게 실내구성 가능) - Pro버전에서만 가능합니다.

   속성으로 인테리어하기

4. 인테리어(자재)  일람표 뽑아내기. - Pro버전에서만 가능합니다.

   태그/일람표 기능으로 도면제작시간 단축하기 #일람표

8강 - 치수와 텍스트작업

1. 중심선에 의한 실의 면적구하는 방법. 외벽기준 건축면적 측정하는 방법#건축면적측정

2. 룸북이용하기. 20_룸북, 출력하기

3. 치수선 삽입하기. 03_중심선과 치수가이드편집, 치수작성

4. 높이치수 표현하기. 높이치수 표현및 수정하는 방법 #높이치수표현

5. 치수선의 치수 수정하기. 입력된 치수  임의 변경하는 방법 #임의치수

6. 지시선과 텍스트 생성하기.

    [아치라인 2021] 지시선 만들기_01, [아치라인2021]지시선만들기02-scale

9강 - 도면화작업

1. 층관리자를 이용하여 도면화 하는 방법. BIM프로젝트를 도면화 하는 과정 설명🇰🇷

   1. 평면도 평면도 도면화 과정

   2. 입면도 입면도 도면화 과정

   3. 단면도 단면도 도면화 과정

2. 문서화 메뉴를 이용한 도면 생성방법.

   1. 입면도

      징크Zinc(컬러강판) 도면에서 해치 표현하는 방법  #3D해치
   2. 단면도
      단면, 섹션, 입면도 생성하는 비밀  기술 공개 #단면생성방법
      섹션, 단면선 두께 지정하는 방법,
      단면선 기호 숨기기/보이기 #단면선활성화,
      단면 번호 수정하는 방법 #단면도,
      단면도 경계선 생략하기

      부분 단면상세도 - 콜아웃 기능은 Pro버전에서만 가능합니다.
      부분상세도 작성 방법 #부분상세도,
       [아치라인] 부분상세도, 콜아웃 기능 추가!🙀  #부분상세도
      창호도
      창호 번호 매기는 방법 #창호번호,
      창호일람표 작성 팁 #창호도

5. 실내 전개도

   입면 전개도 즉각 생성하는 방법 #입면전개도투시도

6. 투시도 카메라 잡는법

7. 앙시도( 천장도를 밑에서 위로 본 방향의 투시도)

    BIM에서 천장도(앙시도) 만드는 방법 #앙시도

10강 - 출력작업

1. 인쇄 설정하기(프린트, PDF파일). 인쇄 설정하기

2. PDF파일 생성하고 제본하기. 병합된 PDF파일로 도면 출력하기 #PDF합본출력

3. IFC파일 생성하기. (BIM설계 데이터로 제출되는 파일형식) 일반개체를 BIM파일로 변환하는 방법 #BIM전환방법

4. 프로젝트 합치기.  BIM 프로젝트 합치기/수정/관리 #BIM프로젝트

5. batch렌더링하기. (묶음 렌더링) - Pro버전에서만 가능합니다.

    한꺼번에 수십장 렌더링 하기 , 배치렌더링, batch rendering #배치렌더링
